Tanım
Artımlı kodlayıcı, cihaz hareket ettikçe darbeler yayan A ve B olmak üzere iki çıkış sinyaline sahip doğrusal veya dönen bir elektromekanik cihazdır.A ve B sinyalleri birlikte hareketin oluşumunu ve yönünü gösterir.Çoğu artımlı kodlayıcı, genellikle kodlayıcının belirli bir referans konumunda olduğunu gösteren bir dizin veya Z belirten ek bir çıkış sinyaline sahiptir.Ek olarak, bazı kodlayıcılar, yatak arızası veya sensör arızası gibi dahili arıza durumlarını gösteren bir durum çıkışı (genellikle bir alarmı belirtir) sağlar.
Özellikler

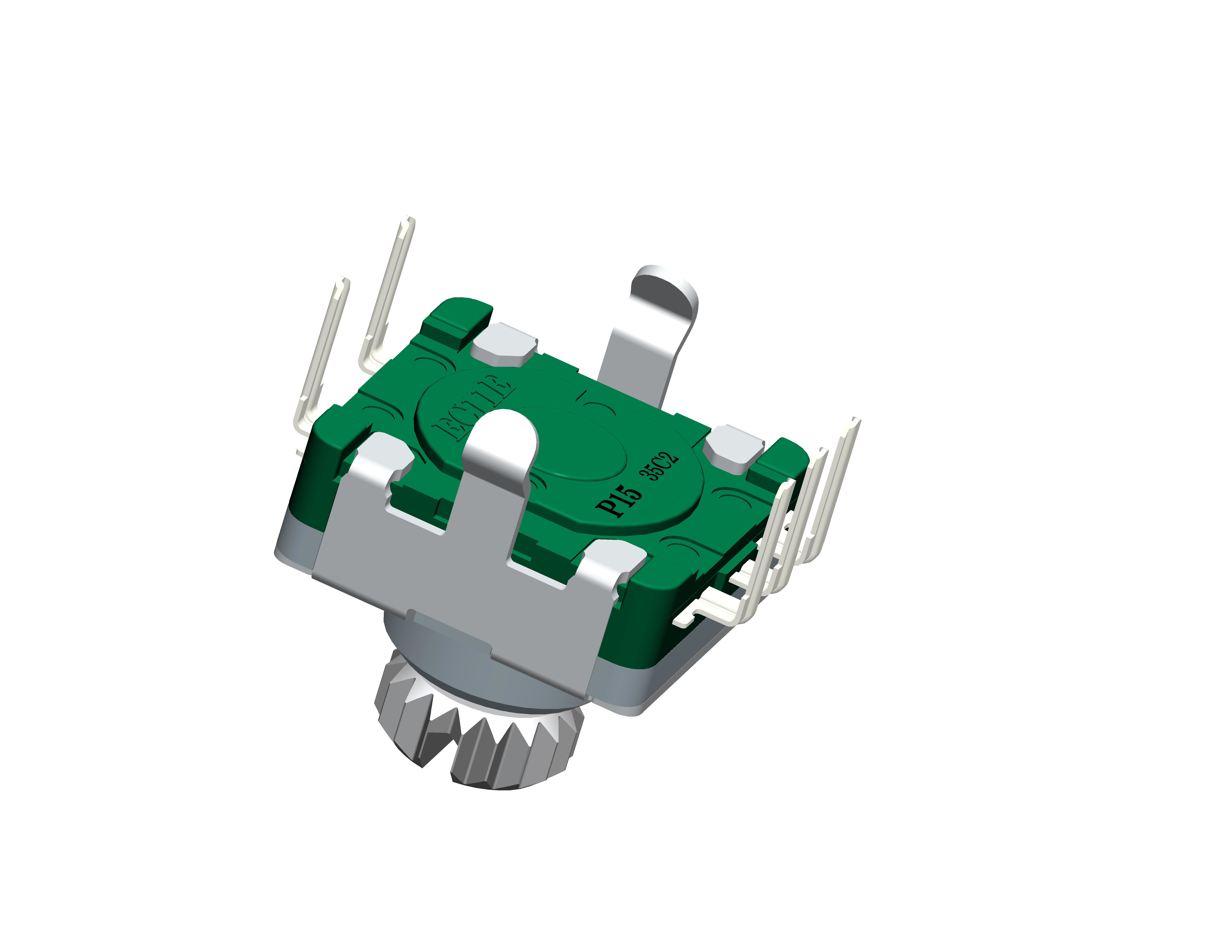

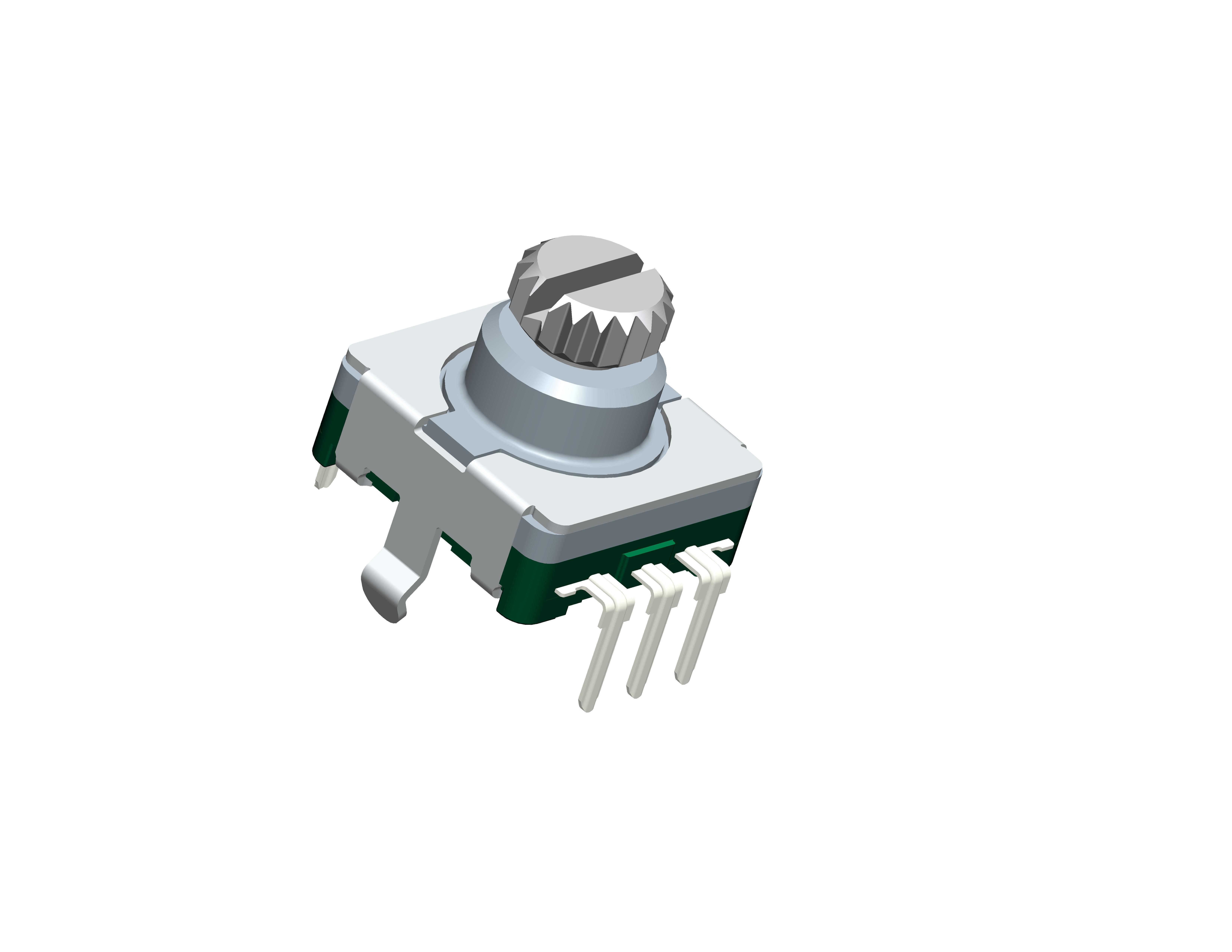

1.Yüksek güvenilir performansmühürlü tasarım kodlayıcı
2. 0,5 mm hareket veya 1,5 mm hareket mesafesine sahip düğmeyi itin.
3. Şaft uzunluğu ve şekli özelleştirilebilir.
4. Dikey DIP PCB Ekleme
5. ile uyumluRoHS 2.0
6. Küçük Hacimli Sipariş Kabul Edilebilir
Şartname
| Mekanik karakteristiği |
| tıpa gücü |
3kgf.maks |
| Dönme torku: |
20~200gf.cm |
| itme-çekme gücü: |
8Kgf.maks |
| Rotasyonel stoper gücü : |
3Kgf.maks/Alu;3,5 kgf maks/Pirinç;4,0kgf maks/Paslanmaz çelik |
| tutuklama: |
30 |
| Titreşim: |
10 - 50 - 10 Hz/dak.genlik tüm frekanslar için 1,5 mm'dir. |
| Elektrik Performansı |
| Darbe/tutma sayısı |
15 |
| Yalıtım direnci : |
100mΩ min.250V DC |
| Voltaj kanıtı: |
1 dakika için 300V AC |
| Çevresel performans |
| Soğuk: |
96 saat için -40ºC±2ºC |
| Kuru sıcak: |
96 saat için 85ºC±2ºC |
| Nemli ısı: |
40±2ºC, 96H için %90 - 95 BN |
| Anahtar Performansı |
| Anma gücü: |
0.1A 5V DC |
| Anahtar Torku: |
500± 200gf.cm maks. |
| Anahtar Açısı: |
0,5± 0,3 |
| Devre numarası: |
İTMEK |
| Voltaj kanıtı: |
1 dakika için 300V AC |
| Yüksüz çalışma ömrü: |
100.000 döngü 100mΩ maks. |
| Yük ile çalışma ömrü: |
100.000 döngü 200mΩ maks. |
| İlk temas direnci: |
100mΩ maks. |
| Yalıtım direnci : |
100mΩ min.250V DC |
Başvuru
Artımlı kodlayıcı normalde ölçmek için kullanılırdönüş yönü,hızlanma açısı,hızve benzeri.Waching makinesinde, CNC takım tezgahlarında, asansörde yaygın olarak kullanılır,akış ölçer, servo motor, tekstil makinesi, metalurji makinesi,baskı ve paketleme makinesi,enjeksiyon makinesi, otomatik aletler ve diğer endüstriyel otomasyon ölçüm ve kontrol alanı.
